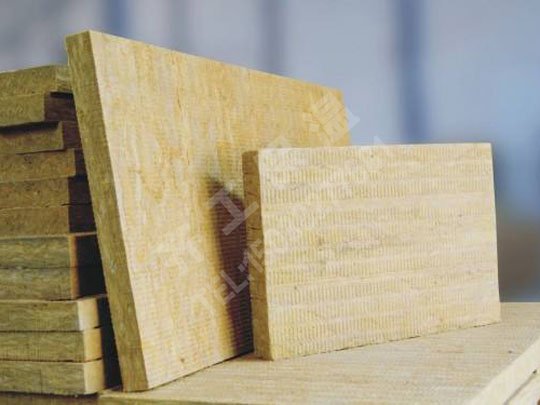

在如今的建筑行業(yè)中保溫板材外墻保溫系統(tǒng)主要有兩種：EPS板外墻保溫系統(tǒng)和巖棉保溫板板外墻保溫系統(tǒng)，下面小編來分析對比一下這兩種外墻保溫系統(tǒng)性能。





  一、二種系統(tǒng)性能比較



  1、保溫隔熱性能：



  相同厚度的EPS以及巖棉保溫板保溫性能是逐漸升高的。EPS為0.041，巖棉保溫板是0.030。因此達(dá)到相同的保溫效果的情況下，巖棉保溫板板材比EPS板材厚度要薄，但純板材的價錢巖棉保溫板板貴于EPS板。如果全方面考慮工藝以及建筑物高度，每平方米的價錢巖棉保溫板反而比EPS要貴一些。



  對于隔熱來講，主要是看熱惰性指標(biāo)D，而D值與蓄熱系數(shù)成正比。但是就整個系統(tǒng)而言，200mm的混凝土的蓄熱已經(jīng)夠大，再加外保溫層，完全滿足節(jié)能要求。這也是國家規(guī)范要求墻體綜合導(dǎo)熱系數(shù)和蓄熱系數(shù)要同時滿足要求的原因。目前的EPS或巖棉保溫板薄抹灰系統(tǒng)都完全滿足要求。



  2、強(qiáng)度：



  這里指出的強(qiáng)度應(yīng)該是抗拉強(qiáng)度，聚苯板的容重和抗拉強(qiáng)度有很大的關(guān)系，一般的EPS容重18Kg/m3的抗拉強(qiáng)度為110～120KPa，20Kg/m3容重的在140KPa左右。巖棉保溫板的容重正常從25Kg～45Kg，強(qiáng)度從150KPa～700KPa或更高。（前提是滿足導(dǎo)熱系數(shù)0.03左右）。



  目前巖棉保溫板板強(qiáng)度在200KPa－250KPa，這種強(qiáng)度國內(nèi)很多巖棉保溫板板材做不到，EPS板材在100KPa以下，在越來越豐富的外立面裝飾以及沿海地區(qū)經(jīng)常有臺風(fēng)出現(xiàn)的情況下，強(qiáng)度顯得很重要，特別是對于一些外墻貼磚或者高層而言，兩種板材均需加固或者說采用固定件輔助固定。瓷磚的拉拔要大于400KPa，即使是巖棉保溫板也不能承受，解決的方法是通過脹栓錨固鋼絲網(wǎng)到基層解決，這樣可以向三維空間分散拉應(yīng)力，所以只要錨固得當(dāng)，拉拔破壞處肯定在復(fù)合鋼絲網(wǎng)的抗裂砂漿層，不是大問題。



  與EPS相比，巖棉保溫板板的強(qiáng)度要高，不過與巖棉保溫板相比由于EPS板材的性質(zhì)（脆性），在粘貼面積較大時，外墻飾面層開裂的可能性高，尤其是涂料面層。 柔韌性是材性的問題，拿抹面來說，感性認(rèn)識通常將抹面批抹在聚苯板上，然后看聚苯板彎曲到什么程度抹面還不出現(xiàn)裂縫，柔韌性好的話彎幾個圈都不會裂的。類似于防水材料中的延展性指標(biāo)。但是就材料本身而言，柔韌性EPS要優(yōu)于巖棉保溫板。



  3、耐候性：



  耐候性是指保溫系統(tǒng)對外界天氣變化的適應(yīng)能力，指在不同的氣候條件下，系統(tǒng)的整體穩(wěn)定性、保溫效果是否有變化等有關(guān)質(zhì)量的系列問題。耐候性是保溫系統(tǒng)的一個非常重要的指標(biāo)。



  由于EPS板與巖棉保溫板相比有較高的吸水性，所以他的耐候性的不如巖棉保溫板系統(tǒng)。但EPS板的延展性比巖棉保溫板板好，可以克服一定的缺失。不過就系統(tǒng)來講，薄抹灰系統(tǒng)外層的抹面膠本身也具有一定的防水能力。除了在施工過程外，完好的二種系統(tǒng)的防水性能都可以。雨水在外墻上與墻面的接觸是垂直面上的，只要面層砂漿不開裂，防水是沒有問題的。



  另外耐風(fēng)壓性能也是耐候性中的重要一項，因?yàn)轶w系越有空腔耐風(fēng)壓能力就越差。所以要點(diǎn)就要看整個保溫體系與基層的粘結(jié)面積的大小。這點(diǎn)巖棉保溫板系統(tǒng)和EPS系統(tǒng)都是不存在問題的。



   4、透氣性：



  透氣和吸水是兩個問題！空氣分子與水分子的大小是相差很大的！當(dāng)然有透氣不透水的說法。有實(shí)驗(yàn)可以說明這一點(diǎn)。打個比方，在深圳。放塊餅干在外面，你不用往餅干上澆水，一天的時間，餅干會軟掉，因?yàn)樗乃强諝庵械乃且簯B(tài)的水。



  目前的保溫體系中，沒有哪種產(chǎn)品敢號稱自己的產(chǎn)品既透氣性好，導(dǎo)熱又好，防水性能又好，還不吸水，好事一家全占了。因?yàn)檫@幾項指標(biāo)是相矛盾的，而且透氣性還要講究施工過程中濕水后的透氣以及系統(tǒng)完成后的透氣。



  就材料本身而言，EPS比巖棉保溫板要好得多。巖棉保溫板幾乎沒有透氣性，在室內(nèi)外溫差較大的地區(qū)卻是很容易使水氣在板的兩側(cè)結(jié)露。



5、粘結(jié)強(qiáng)度：



  對于薄抹灰系統(tǒng)而言，這項指標(biāo)將會直接影響板材的使用，EPS板強(qiáng)度低，抗剪切強(qiáng)度同樣也低，板材破壞，有可能不是出在粘結(jié)面，而是板材中間直接破壞，巖棉保溫板的良好的強(qiáng)度性能更放心一些。抗拉強(qiáng)度0.1MPa相當(dāng)于說每個平米的抗拉強(qiáng)度是10噸的力，這是非常大的。



  但是巖棉保溫板系統(tǒng)還有一個致命傷：界面光潔度高，如果不是用聚合物相當(dāng)高的乳液來做界面處理它是很難被粘住的，但是有多少個廠家愿意這樣大幅度提高成本？



6、表面平整度



  巖棉保溫板做外墻很難保證平整度，外面的抗裂砂漿很難掩飾住板縫，尤其是在弧形段。巖棉保溫板做墻體保溫飾面層是涂料的話，國產(chǎn)的板子是沒法做的！材料決定了表面（涂料飾面）不平整。在陽光下板影和錨固件的影子是很明顯的。所以可以肯定的說，包括國內(nèi)現(xiàn)在陶氏、歐文斯科寧在內(nèi)的國產(chǎn)擠塑板在內(nèi)，都是不適合外飾面是涂料的墻體保溫板的！擠塑板的施工工藝是須把扳子全部拉毛，涂刷界面劑后用膠漿粘貼的，干了后再打鉚固件加固的，所以，當(dāng)你把擠塑板的表皮打毛，板子的受力影響，已經(jīng)變形了，當(dāng)你涂刷界面劑后（液體）就更變形了。所以墻體的平面是沒法控制和處理的。不像EPS那樣能打磨。但在強(qiáng)度，抗老化性，透氣性，等方面存在問題。
